自動濾水器與反刷式自清洗濾水器區別，介紹自清洗刷式濾水器設計特性及性能保特點？水電站共裝機5×600MW+5×1250KW的水輪發電機組，主要由地下廠房和地面開關站兩部分組成，技術供水系統作為水力發電廠重要組成部分，擔任著發電機、主變壓器技術供水，又承擔全廠消防水系統、生活水供水，因此構皮灘電站對技術供水要求很高，現將構皮灘電站技術供水系統反刷式自清洗濾水器配置與設計簡要介紹給大家，共同探索。

一、工程概況

水電站位于貴州省余慶縣構皮灘口上游1.5km的烏江干流上，距上游已建烏江渡水電站137km,距下游在建思林水電站89km,控制流域面積43250km2,多年平均徑流量226億m3。工程開發的主要任務是發電，兼顧航運、防洪及其它綜合利用。水庫總庫容64.51億m3,調節庫容31.54億m3,正常蓄水位630m。構皮灘水電站是貴州省和烏江干流大的水電站，為國家“十五”期間的開工建設項目，是“西電東送”南部通道中承東啟西、承南啟北的骨干支撐電源點。電站地下廠房內裝機5臺，單機容量為600MW,年發電量96.67億kW.h。電站以500kV電壓等級接入電力系統，電站按無人值班(少人值守)設計。

二、DLSI反刷式自清洗濾水器與常規自動濾水器區別

DLSI反刷式自清洗濾水器具有自動補償刮刀刷，自動清污多通道排污功能，特別適用于水電站水質特征，水中含有大量沉積物、懸浮物、漂浮物(如樹葉、水草、纖維物、泥沙、青苔、貝殼等)連續過濾運行、自動清洗、自動排污的一種過濾設備，采用PLC可編程控制實現壓差、定時、手動清污方式，實現“無人值班，少人值守”在線運行功能。

眾所周知，常規的幾種自動濾水器僅適用于一般水質，基本采用下進水上出水，濾網固定，減速機帶動排污叉管轉動，電動排污自動開啟，轉動叉管吸口在濾網周圍逐次進行反沖洗，由于懸浮物、漂浮物從下部后經濾網，濾網內部附著大量的污物，帶者樹、雜草、塑料等堵塞濾網，濾水器工作一段時間壓差大，使濾水器無法正常過濾，必須停機打開罐體，把濾網拆下，人工進行清污。另外一種上進水下出水，中間進行過濾罐體上部漂浮物，底部排懸浮物、沉積物，采用多濾網固定，減速機轉動使主軸上的上、下轉板轉動，當上轉板擋住濾網筒上的進水時，下轉板封封閉濾桶下口，使污物吸附在濾筒內壁，特別是水草、貝殼、青苔等物反沖效果不好，時間一長，整個濾網內部被嚴重堵塞，無法進行過濾，只有停機打開檢修口，拆下濾桶進行人工過濾，這樣沒有達到自動清污，實現無人值班在線運行，而且工作量大，耽誤時間，影響生產，無法進行正常過濾。

為了解決水質特差的情況下，克服常規的幾種濾水器不能連續自動清污、排污、實現無人值班在線運行，提高運行效率，克服檢修時間，勞動負荷重等原因，DLSI自清洗刷式是一種新型的濾水器，適用于水質特差的情況下能自動清污的濾水器。使反沖洗更徹底，延長反沖洗周期，提高工作效率，實現無人值班在線運行的目的。

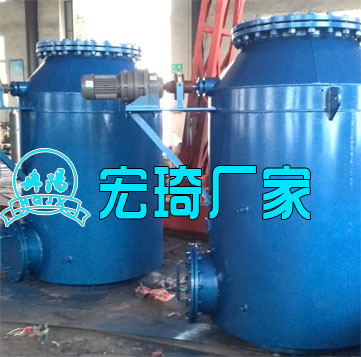

三、自動濾水器簡介

本實現新型自動濾水器的解決方案是：分別處理各種排污雜質。其一在上罐體上設置門自動排漂浮物；其二在罐體下部設置被反沖洗后的雜質能自動排污的排污口；其三在下罐體底部設置排泥沙的淀物口，把它直接連在下排物管上，后的排污口上連接電動閥。罐體上、下部之間設置單個濾筒，并在濾筒內設置一套能自動補償?shù)墓蔚端ⅲ�使其緊貼在內筒內壁，隨叉管軸轉動逐次清刷掉截在濾筒內的污物，刮下的污物經喇叭吸口進入又管軸內，經罐體下排污口，刮刀刷工作遇障礙物反作用力時具有自身補償功能，這樣排污更徹底可靠，真實實現長期安全、穩定的在線運行。

四、反刷式自清洗濾水器設計特性及性能保證

電站共需裝設12臺反刷式自清洗濾水器，其中DN500PN4.0濾水器設備5臺，DN500PN2.5濾水器設備5臺，DN150PN2.5濾水器設備2臺，將其主要特性及性能保證值作介紹如下：

1、DN500PN4.0反刷式自清洗濾水器：設計工作流量2500m3/h,小工作流量2000m3/h反沖洗額定流量<25-75m3/h工作壓力范圍1.4-2.7MPa設備內壓降大值≤2mH,O。

2、DN500PN2.5反刷式自清洗濾水器：設計工作流量2500m³/h小工作流量2000m³/h反沖洗額定流量<25-75m3/h工作壓力范圍0.6-1.6MPa設備內壓降大值≤2mH,O。

3、DN150PN2.5反刷式自清洗濾水器：設計工作流量180m3/h小工作流量140m3/h反沖洗額定流量<1.8-5.4m³/h工作壓力范圍0.5-1.6MPa設備內壓降大值≤2mH,O。

五、DLSI自清洗刷式濾水器壓力降計算

反刷式自清洗濾水器壓力降的計算，以電站DLS1-500為例。

1、采用阻力系數法進行計算：

Zh=hth=入.?&(y²)+λ.4·2g(v)²式中迸出水管內截面積：式中筒體內截面積：3)、濾網內流速(網孔直徑×高度=φ1000×1000):

式中濾網內截面積：過流網流：濾網外筒內流速：式中濾網外筒截面積：筒體內的粗糙度污、排污功能是先進的，達到在線運行，不影響正常技術供水，特別適用于惡劣、水中含有大量沉積物、漂浮物等其他雜物的過濾。具有以下功能：復合排污、自動補償清刷、自動反沖洗、連續運行、自動化程度高、檢修維護方便和壓力降小等。
